產品說明:

一、技術原理

原系統熱網回水首先進入吸收式熱泵加熱，隨后進入原系統鍋爐或熱網加熱器繼續加熱。煙氣與低溫余熱水在直接接觸式噴淋換熱器內直接接觸換熱，降溫后的余熱水隨后進入噴淋換熱器內繼續與煙氣換熱，完成整個循環。

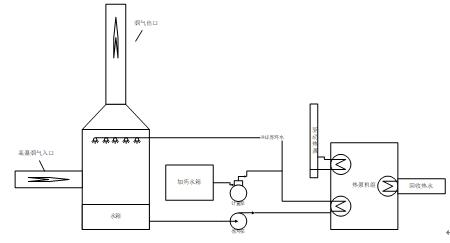

該技術流程如下：

二、核心技術

1.直接接觸式噴淋換熱器

超大容量高效換熱器：空腔結構，體積小、重量輕；換熱效率高、端差可小至 2℃，有利于降低排煙溫度；煙氣側阻力小于 300Pa，不影響鍋爐運行；

高效兩級防腐技術：換熱器外殼及噴嘴均采用高效防腐材料；系統根據pH 值自動進行水處理，不會對設備產生腐蝕；自動溢流設計，易于收集利用冷凝水，避免循環水污染物累計。

   使用壽命長：使用壽命可達 30 年以上。

2.基于噴淋換熱的煙氣余熱回收技術的優勢為：

   回收余熱的同時減少污染物排放濃度，回收水分，實現節能，節水，消白減排多重功效；

   自動對中間循環水進行水處理，有效避免對設備產生腐蝕；

   煙氣余熱深度回收，增加燃料利用效率，減少了消耗，提高經濟效益；

   冷凝水經水處理后可以回收利用，減少了排煙中水蒸氣的含量，避免了冒“白煙”現象；

   可以在原有工藝管道上安裝流量調節閥，將工藝水引入熱泵機組。通過調節閥門，實現原始運行模式與余熱回收模式之間的自由切換，對原系統并無影響；

   采用直接接觸式換熱器可以完美替代間壁式翅片管式換熱器，在解決間壁式換熱器在應用過程中的許多問題。

三、 煙氣余熱回收綜合效益

  1.節能：

      煙氣余熱回收可以節約天然氣50382.80 m3，合計費用￥134,522.1元。因此，采用噴淋式換熱系統余熱回收技術提高了鍋爐供熱效率，節約了能耗，提高了企業效益。

  2.減排：

      采用該系統回收余熱，減少了天然氣的耗量，相應地也減少了污染物的排放量。另外，在接觸式換熱器內的噴淋過程中，煙氣中的不同污染物將會部分溶入噴淋水中，使得排煙中有害氣體含量降低，而噴淋水溶入污染物后，對其水質影響并不大，只需要加入堿性物質如NaCO3、NaOH等進行中和，就可以達到中水水質要求進行排放或他用。

   鍋爐煙氣中氮的氧化物主要是NO，NO2含量較少。NO稍溶于水，NO2易溶于水，形成亞硝酸和硝酸水溶液。

 NOx減排率（煙氣經過余熱回收后NOx減少的質量流量與原煙氣中NOx質量流量的比值）為10.48%。
